Плавающая звёздочка для рамы прямого привода.

Это универсальная "плавающая" звёздочка для моторедуктора. Она разработана нами специально для РАМЫ ПРЯМОГО ПРИВОДА. (универсальный электропривод для трубогибов). Звездочка имеет запатентованную конструкцию с функцией самоцентрирования и потому её удобно использовать во многих самодельных устройствах, как ключевой узел.

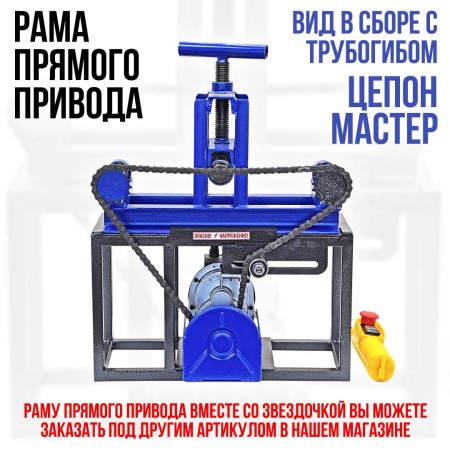

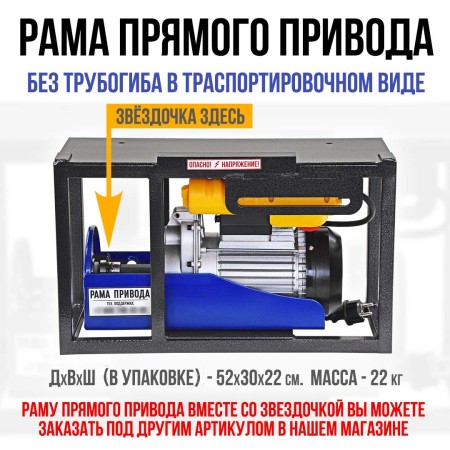

Помните, что такую же звёздочку Вы получаете при заказе РАМЫ ПРЯМОГО ПРИВОДА. Наши покупатели удачно используют звёздочку из комплекта с РАМОЙ для своих экспериментальных приспособлений, попеременно устанавливая в используемое устройство.

---

Эта простая на вид деталь имеет 4 этапа изготовления, невозможных в домашних условиях:

1. Токарная обработка наружной части.

2. Электроэрозионный метод прорези отверстия.

3. Лазерная резка.

4. Стапельная точная сборка.

---

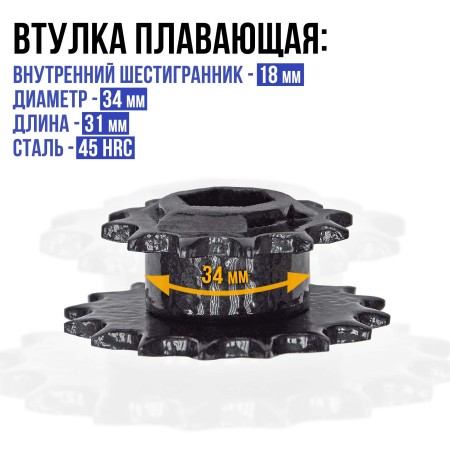

Характеристики втулки:

Сталь- 45 HRC

Диаметр - 34 мм

Длина - 31 мм

Внутренний шестигранник - 18 мм

---

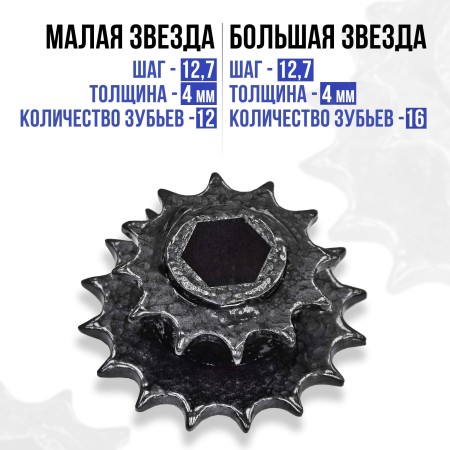

Характеристики малой звезды:

Шаг - 12,7

Толщина -4 мм

Количество зубьев - 12 шт.

---

Характеристики большой звезды:

Шаг - 12,7

Толщина -4 мм

Количество зубьев - 16 шт.
